냉매 배관 설치










배관 방향
표시된 절단부를 제거해서 오른쪽, 오른쪽뒤, 왼쪽, 왼쪽 뒤로 설치할 수 있습니다.
배관 작업시 주의 사항
배관을 굽힐 때 배관이 벽면에서 최소 또는 최대 43mm가 넘지 않도록 주의하세요.
접속부 체결
벽 관통시 동관의 단면으로(후레어면) 흙, 먼지, 모래 등이 들어가므로 배관접속 직전까지 후레어부분을 비닐봉지에 씌운후 작업하십시오.
접속배관의 중심을 일치시키고 후레어너트를 손으로 돌려 체결한 후 스패너로 돌려 체결하세요.후레어 접속면에 냉동기유를 발라주면 가스누설을 방지하여 주는 효과가 있습니다.
외경 6,35mm 체결토르크 160kgcm
9,52mm 체결토르크 300kgcm
12,7mm 체결토르크 500kgcm
너무 과도한 힘으로 조이면 후레어부가 파괴됩니다.
표준 배관길이 5m를 초과할 때는 1m 초과시마다 적정 냉매량을 추가시켜 주세요.

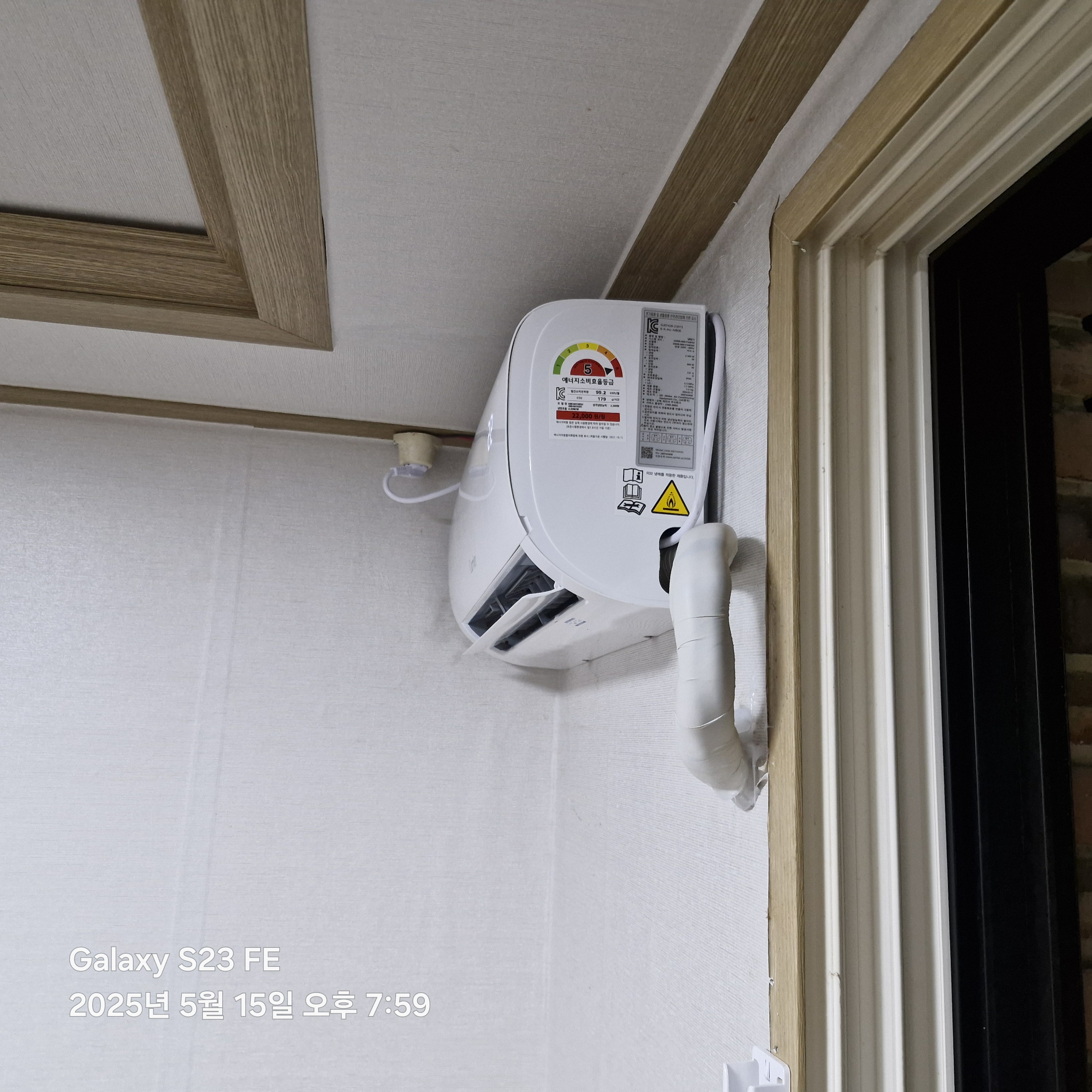

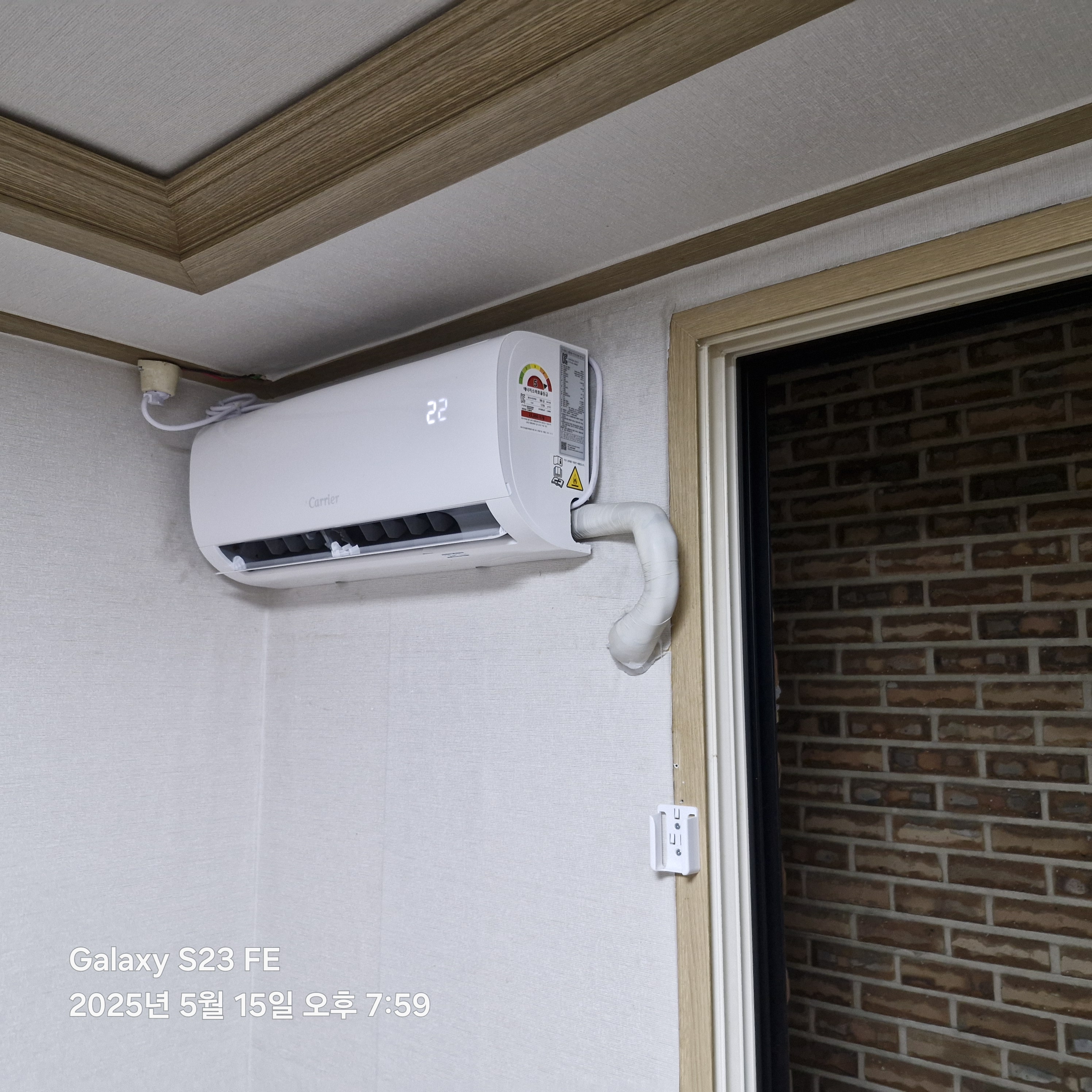

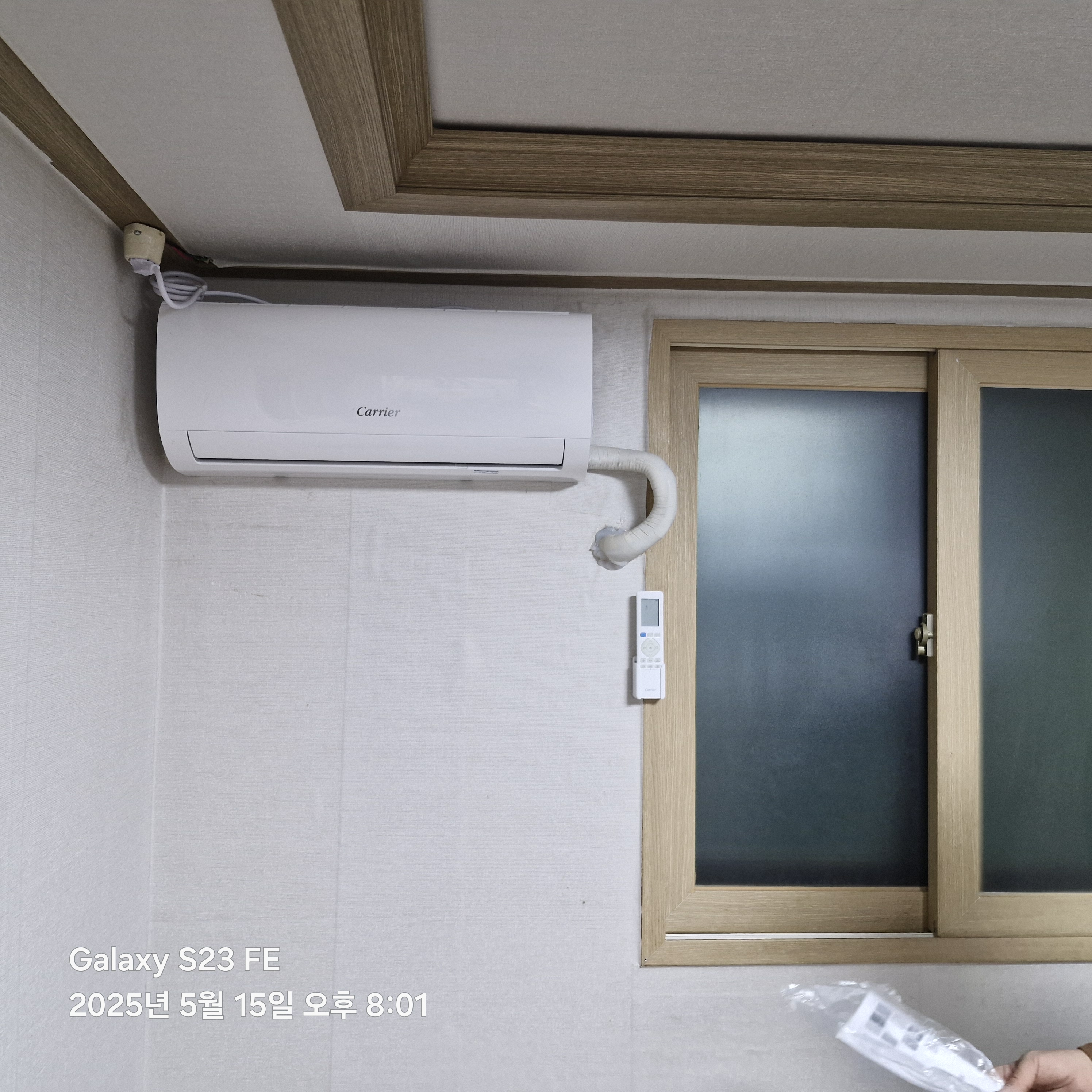

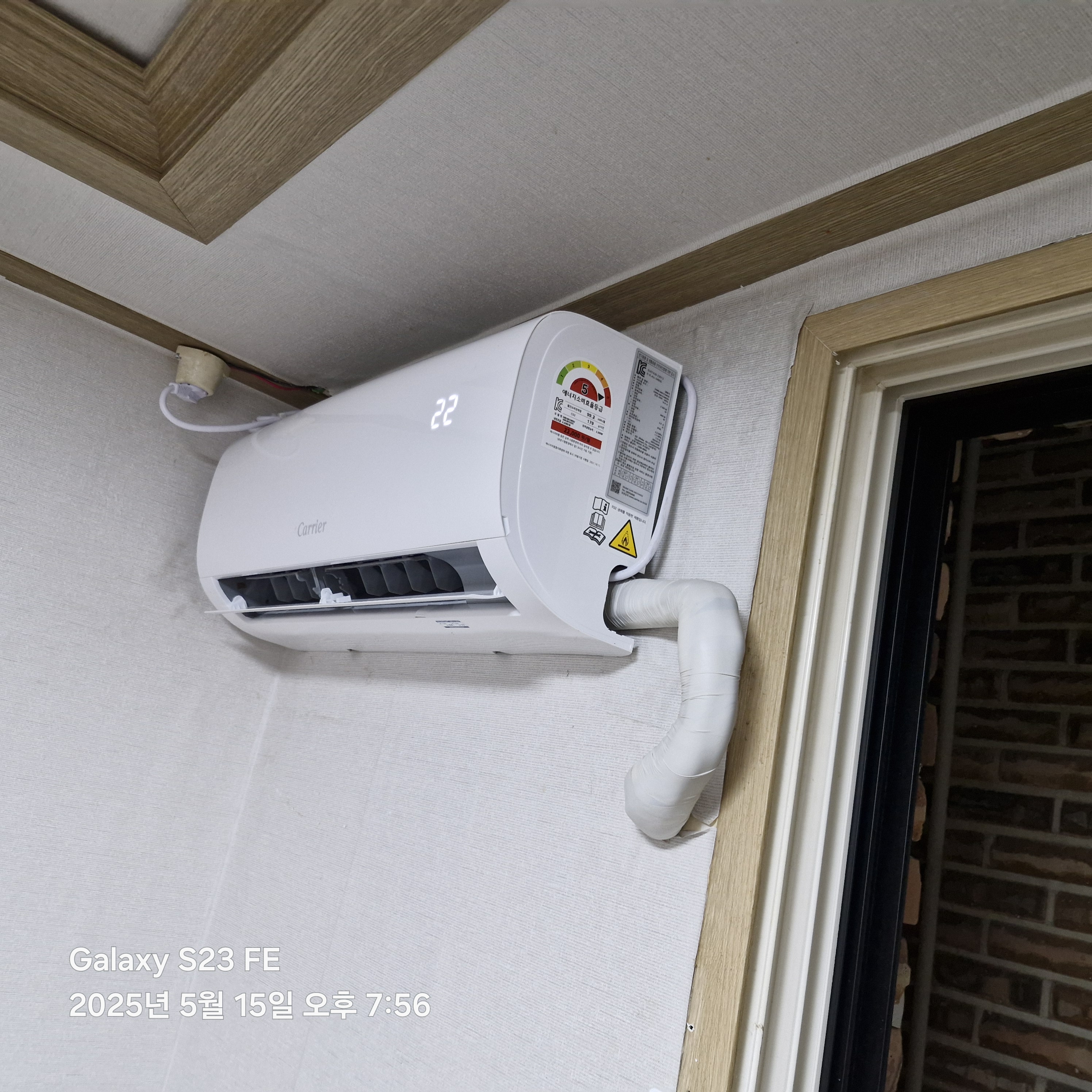

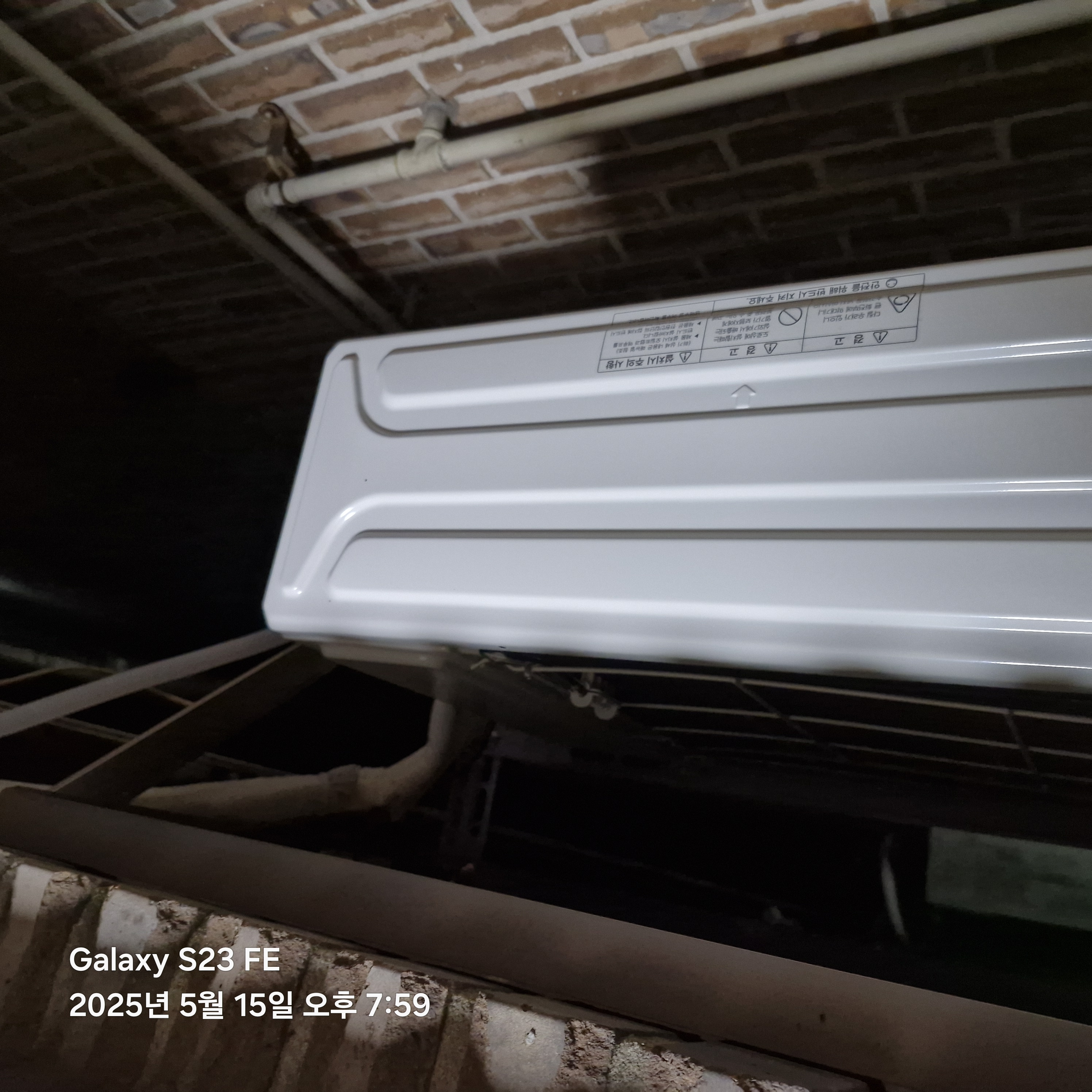

냉매 배관 설치
누설 검사를 종료후,배봔, 배선, 배수호스를 마감 테이프로 감아주십시요.
실내기 뒷면의 배관 수납부에 가지런히 넣어 주십시요.
